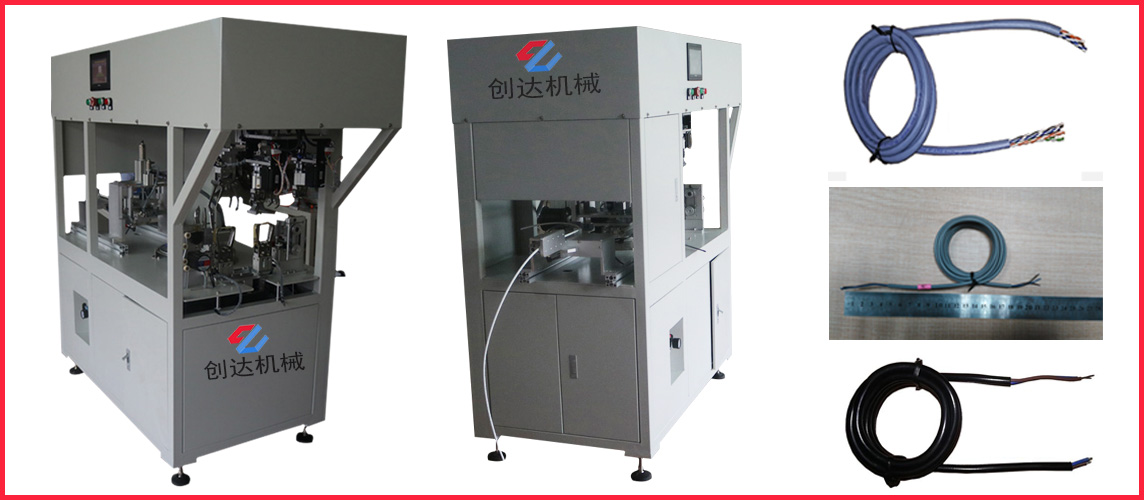

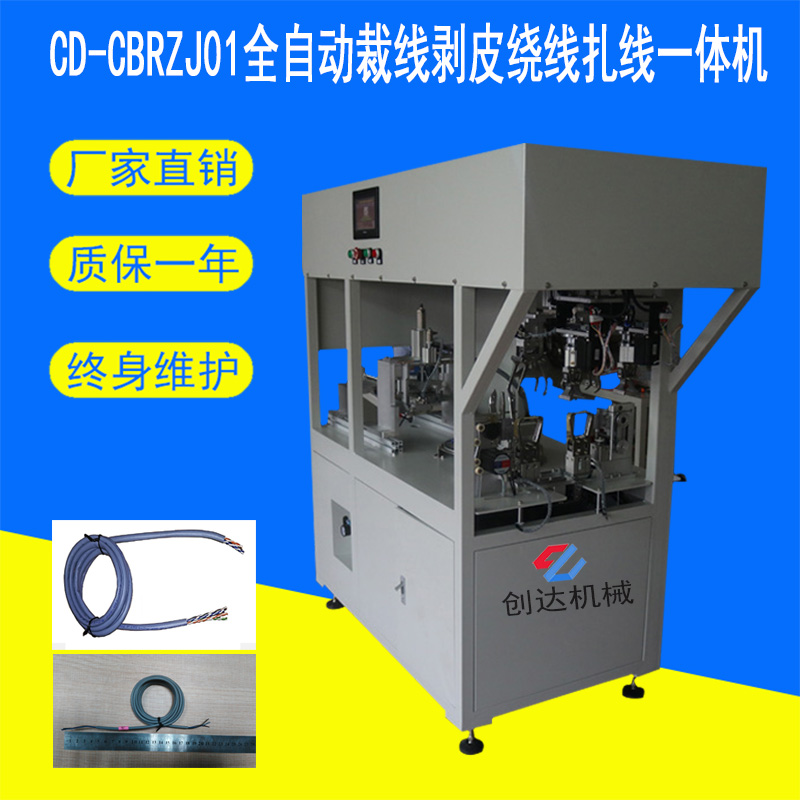

CD-CBRZJ01全自动裁线剥皮绕线扎线一体机参数

型    号   CD-CDRZJ01
理论产量    3-20米250-380pcs/h
设备名称  全自动裁线剥皮绕线扎线一体机
20-30米80-120pcs/h
适用线材    网线，多芯护套线
绕线外观    圆圈双扎
适用扎带    包胶铁芯
适用线长    3-20米/20-30米
主 电 机    伺服和步进
适用线径    4-8mm
电压要求    210-240V 5A
圆圈内径    120-220mm可调
长度精度  ±2mm/M
剥皮长度   10-40mm可调(±1mm)
耗 电 量   3.5Kw/H
扎成直径    ≤40mm
剥皮方式   头尾全剥
头部留长    100-250mm可调
气压要求    0.4-0.55Mpa
尾部留长    150-450mm可调
尺      寸   1900*750*1900mm
 圈数速度    可调节
重      量   约480KG
*适用网线/多芯护套线等超长裁断剥皮及绕线捆扎；友好人机界面，电脑触摸屏调节
*整机系统：台湾丰炜品牌友好人机界面，电脑触摸屏调节
*主 电 机：绕线主伺服电机，东菱1500W伺服电机品牌
上线平移伺服电机，东菱750W伺服电机品牌
取线平移伺服电机，东菱750W伺服电机品牌
*辅助电机：雷赛品牌
*气    缸：台湾亚德客品牌
*裁剥结构：高精度导轨可调结构，进口模具钢刀片
*PLC 系统：台湾丰炜品牌
*触 摸 屏：台湾维控品牌
*电    源：台湾明纬品牌
*驱动系统：高精度伺服系统
*控制系统：高速稳定工业级控制器及系统软件
*主机机架：方通管冷轧板等静电喷涂烤漆处理
