简述电脑剥线机的组成部件

时间:2020-11-05 查看: 0
  电脑剥线端子机主要由以下部件组成及部件功能的简要介绍:

  a)进线轮:输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾(线长小于50mm),在剥线机剥中剥的时候除剥线头外,还具备剥开中间几处的功能。

  b)出线轮:为剥线机输送线材及剥出线尾。(剥线机在剥短线时没有作用,需使“出线轮抬起旋钮”在“u”位置)

  c)进线轮间隙调节旋钮:调节剥线机的进线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。

  d)电脑剥线机进线轮压力调节旋钮:调节剥线机的进线轮压力,拉出后顺时针旋转,进线轮压力增大,拉出后逆时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线皮的难易,难则压力增大,易则压力减小)

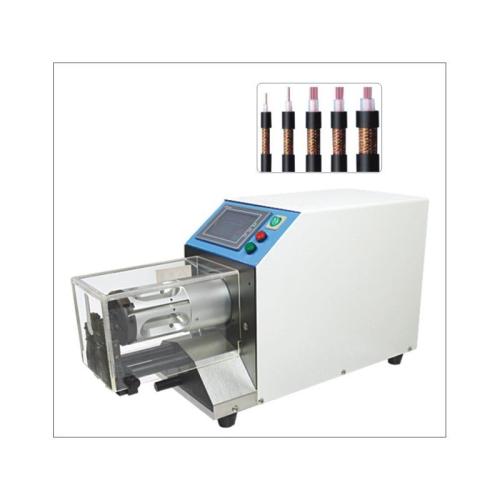

剥线机
  e)进线轮抬起旋钮:剥线机穿线时抬起进线轮,顺时针转动旋钮为抬起进线轮,以便能够顺利穿过线材;工作时放下进线轮逆时针转动旋钮为放下进线轮,压住线材。

  f)出线轮间隙调节旋钮:为剥线机调节出线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。

  g)出线轮压力调节旋钮:为剥线机调节出线轮压力,拉出后逆时针旋转,出线轮压力增大,拉出后顺时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线机剥线皮的难易,难则压力增加,易则压力减小)

  h)出线轮抬起旋钮:取出线材时抬起出线轮,逆时针转动旋钮为抬起出线轮,以便能够顺利取出线材;工作时放下出线轮,顺时针转动旋钮为放下出线轮。(当用短剥程序时,应使出线轮抬起)

  i)刀架总成:在剥线机中负责线材的切断,剥头和剥尾,停机状态下,上、下两刀片需打开到最大,以便线材顺利通过刀具。
